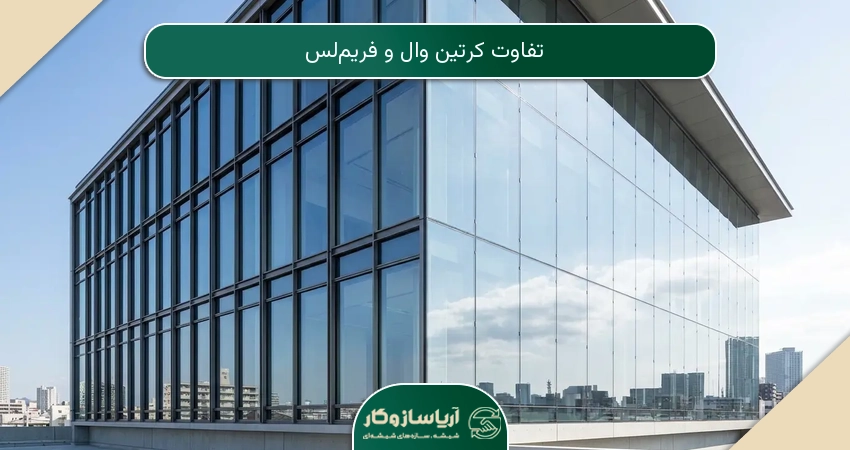

تفاوت کرتین وال و فریم‌لس

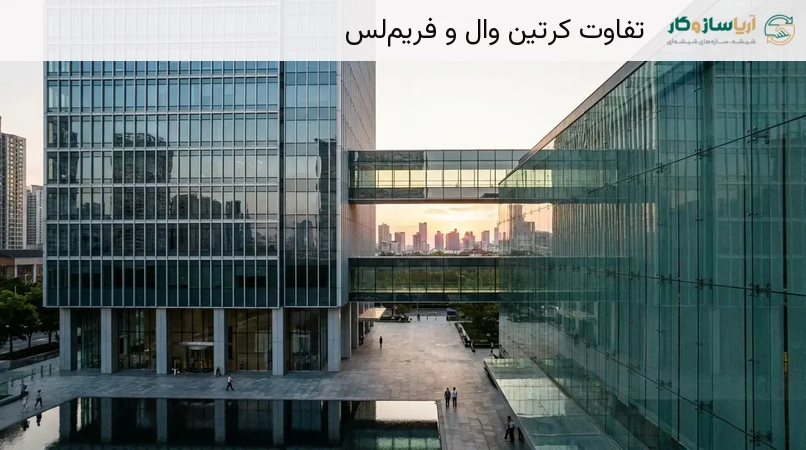

نماهای شیشه‌ای مدرن، از جمله کرتین وال و فریم‌لس، انقلابی در طراحی ساختمان‌ها ایجاد کرده و جلوه‌ای بی‌نظیر از زیبایی و کارایی را به ارمغان آورده‌اند. در دنیای معماری امروز، انتخاب نمای مناسب برای یک ساختمان، فراتر از یک تصمیم صرفاً زیبایی‌شناختی است؛ این انتخاب بر عملکرد، دوام، بهره‌وری انرژی و حتی هزینه‌های بلندمدت پروژه تأثیر می‌گذارد. نمای کرتین وال (Curtain Wall) و نمای فریم‌لس (Frameless) دو گزینه محبوب و پرکاربرد در میان نماهای شیشه‌ای هستند که هر یک ویژگی‌ها و مزایای منحصربه‌فردی دارند. درک عمیق تفاوت‌های این دو سیستم، مزایا و معایب هر یک، برای معماران، سازندگان و سرمایه‌گذاران ضروری است تا بتوانند گزینه مناسب را متناسب با نیازها و بودجه پروژه خود انتخاب کنند. این مقاله به شما کمک می‌کند تا با مقایسه‌ای جامع و دقیق، از ساختار و نحوه اجرا گرفته تا مقاومت، عایق‌بندی و هزینه‌ها، تفاوت‌های اصلی کرتین وال و فریم‌لس را بشناسید و تصمیمی آگاهانه بگیرید.

تفاوت کرتین وال و فریم‌لس در یک نگاه

• ساختار: کرتین وال شبکه‌ای از لامل‌های آلومینیومی عمودی و افقی است؛ در فریم‌لس، پروفیل‌ها و ساب‌فریم‌ها پشت شیشه پنهان می‌شوند.
• ظاهر نما: کرتین وال با فیس‌کپ خطوط فریم را نشان می‌دهد؛ فریم‌لس سطحی یکپارچه و با حداقل دید فریم ایجاد می‌کند.
• نحوه اتصال شیشه: در کرتین وال شیشه معمولاً با کپ، پرسلر یا اسپایدر نگه داشته می‌شود؛ در فریم‌لس اغلب از چسب استراکچرال سیلیکونی استفاده می‌شود.
• انتقال بار: در کرتین وال بار شیشه و باد از طریق لامل‌ها و مهاربندها به سازه منتقل می‌شود؛ در فریم‌لس این مسیر از زیرسازی پنهان و اتصالات چسبی/مکانیکی می‌گذرد.
• مقاومت: عملکرد هر دو سیستم به طراحی مهندسی، پروفیل، شیشه، دهانه، ارتفاع و اقلیم وابسته است؛ کرتین وال سابقه اجرایی گسترده‌تری در ساختمان‌های بلند دارد.
• عایق‌بندی: در کرتین وال نقش اصلی با شیشه دوجداره، ترمال بریک و نوارهای آب‌بندی است؛ در فریم‌لس کیفیت شیشه و درزگیری سیلیکونی تعیین‌کننده است.
• سرعت اجرا: سیستم Unitized در کرتین وال می‌تواند نصب را سریع کند؛ فریم‌لس معمولاً دقت و زمان بیشتری در اجرا می‌طلبد.
• نگهداری: در کرتین وال بازرسی لامل‌ها و درزگیرها مهم است؛ در فریم‌لس بازرسی دوره‌ای سیلیکون‌ها اهمیت ویژه دارد.
• انعطاف‌پذیری طراحی: کرتین وال تنوع بیشتری در پروفیل، رنگ و الگو دارد؛ فریم‌لس بر سادگی و شفافیت تمرکز دارد.
• هزینه: هزینه هر دو به مشخصات پروژه وابسته است؛ به‌طور کلی کرتین وال، به‌ویژه انواع پیشرفته، محدوده قیمتی بالاتری دارد.
• کاربرد: کرتین وال برای ساختمان‌های بلند و دهانه‌های وسیع رایج است؛ فریم‌لس برای پروژه‌هایی که شفافیت و ظاهر مینیمال در اولویت است.

کرتین وال و فریم‌لس در یک نگاه: جدول مقایسه

توجه: مقادیر جدول به‌صورت کلی و مقایسه‌ای هستند و عملکرد و هزینه نهایی هر پروژه به مشخصات فنی و شرایط اجرایی آن وابسته است.

تفاوت‌های اساسی کرتین وال و فریم‌لس در ساختار

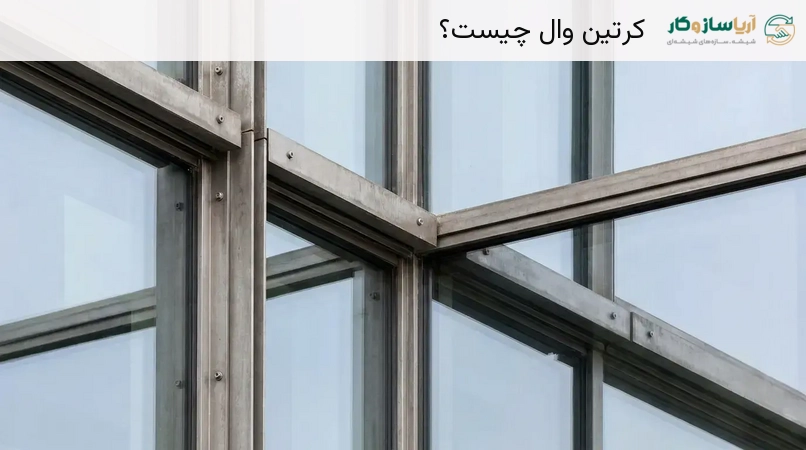

کرتین وال چیست؟

نمای کرتین وال (Curtain Wall) که به معنای "دیوار پرده‌ای" است، یک سیستم نمای غیرباربر محسوب می‌شود که علاوه بر وزن خود، بارهای جانبی مانند باد را به سازه اصلی منتقل می‌کند، اما در باربری سازه‌ای ساختمان نقشی ندارد. این سیستم از شبکه‌ای از پروفیل‌های آلومینیومی عمودی و افقی (که به آن‌ها لامل گفته می‌شود) تشکیل شده است که شیشه‌های دوجداره یا چندجداره بر روی آن‌ها سوار می‌شوند. لامل‌ها به عنوان چارچوبی برای نگهداری پنل‌های شیشه‌ای عمل می‌کنند و بار ناشی از وزن شیشه و نیروهای خارجی مانند باد را از طریق اتصالات و انکرها به سازه اصلی منتقل می‌نمایند. کرتین وال به دلیل قابلیت تحمل بارهای جانبی و تطبیق با حرکات سازه، برای ساختمان‌های بلندمرتبه و با دهانه‌های وسیع کاربرد گسترده‌ای دارد.

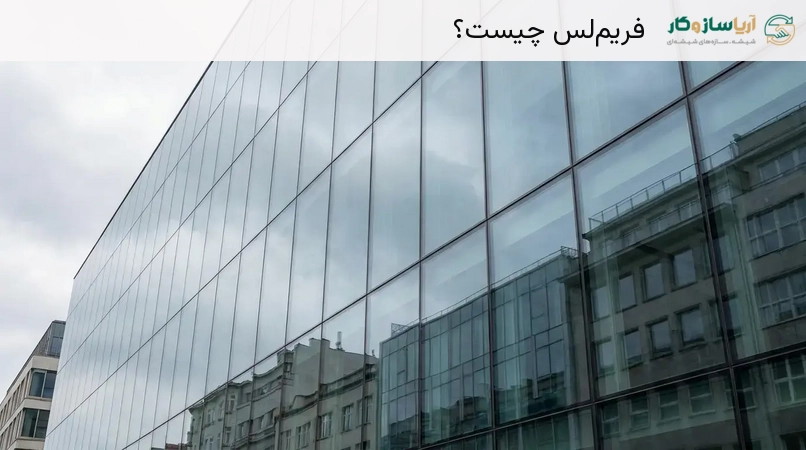

 فریم‌لس چیست؟

نمای فریم‌لس (Frameless) یا نمای شیشه‌ای بدون فریم، سیستمی است که هدف اصلی آن ایجاد یک سطح یکپارچه و تمام شیشه با حداقل دید فریم‌ها از بیرون است. در این سیستم، شیشه‌ها معمولاً در قالب‌های آلومینیومی قرار می‌گیرند که این فریم‌ها از نمای بیرونی ساختمان پنهان هستند. اتصال شیشه‌ها به یکدیگر و به زیرسازی نما، اغلب با استفاده از چسب‌های استراکچرال سیلیکونی با مقاومت بالا انجام می‌شود که ظاهری صاف و بدون درز را به ارمغان می‌آورد. این روش نصب، نور طبیعی و دید بدون مانع را در حد بالایی فراهم می‌کند.

Frameless Curtain Wall در مقابل نمای فریم‌لس مستقل

یکی از نکات مهم و گاهی گیج‌کننده، تفاوت بین "کرتین وال فریم‌لس" (به عنوان یکی از انواع کرتین وال) و "نمای فریم‌لس" (به عنوان یک سیستم مستقل) است. کرتین وال فریم‌لس در واقع زیرمجموعه‌ای از سیستم کرتین وال است که در آن لامل‌های عمودی و افقی از بیرون دیده نمی‌شوند و شیشه‌ها با استفاده از اسپیسر و چسب‌های مخصوص به پروفیل‌های زیرین متصل می‌شوند. این نوع کرتین وال، ظاهری شبیه به نمای فریم‌لس مستقل ایجاد می‌کند اما همچنان از ساختار لامل‌های کرتین وال بهره می‌برد. در مقابل، نمای فریم‌لس مستقل، ساختار زیرسازی متفاوتی دارد و تمرکز اصلی آن بر حذف کامل فریم‌های قابل مشاهده است. در این مقاله، منظور از "فریم‌لس" عمدتاً نمای فریم‌لس مستقل است، مگر آنکه به طور خاص به "کرتین وال فریم‌لس" اشاره شود.

تفاوت‌های ساختاری و فنی

شاسی و زیرسازی نما

• کرتین وال: شاسی اصلی کرتین وال از پروفیل‌های آلومینیومی (لامل) تشکیل شده است که به صورت عمودی و افقی یک شبکه را ایجاد می‌کنند. این لامل‌ها به سازه اصلی ساختمان متصل می‌شوند و وزن پنل‌های شیشه‌ای و بار باد را تحمل کرده و به سازه منتقل می‌نمایند. این ساختار در صورت طراحی صحیح، استحکام و پایداری مناسبی به نما می‌بخشد.

• فریم‌لس: در نمای فریم‌لس، پروفیل‌های آلومینیومی به صورت مخفی در داخل نما و پشت شیشه‌ها قرار می‌گیرند. شیشه‌ها به وسیله فریم‌های کوچکتر و پنهان (ساب‌فریم) که به این پروفیل‌های اصلی متصل هستند، نگه داشته می‌شوند. اتصالات بین شیشه‌ها با درزگیرهای سیلیکونی انجام می‌شود که ظاهری یکپارچه و بدون خطوط مزاحم را ایجاد می‌کند.

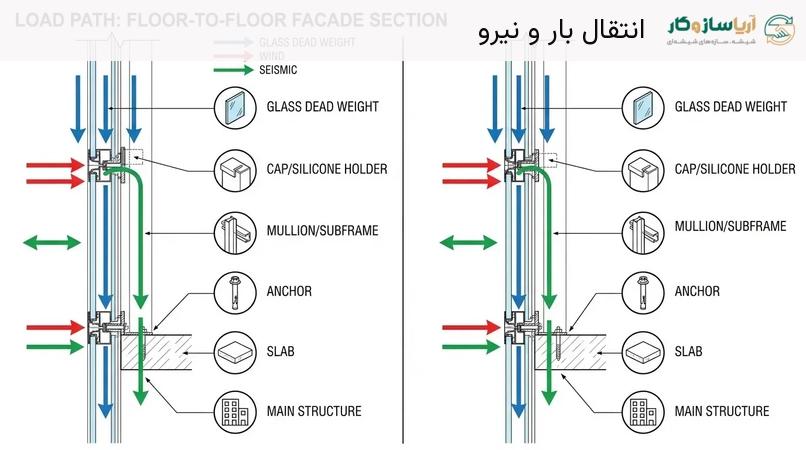

انتقال بار و نیرو

در هر دو سیستم، نما یک پوسته غیرباربر است و نقش باربری اصلی ساختمان را بر عهده ندارد، اما باید بارهای واردشده بر خود را به سازه اصلی منتقل کند. این بارها شامل وزن مرده شیشه و پروفیل‌ها، فشار و مکش باد، بارهای ناشی از زلزله و تغییرات دما هستند. مسیر انتقال بار معمولاً به این صورت است: شیشه، نگهدارنده شیشه (کپ، پرسلر، ساب‌فریم یا چسب استراکچرال)، لامل یا زیرسازی، انکر و براکت و در نهایت سازه اصلی (دال یا تیر). در کرتین وال، لامل‌های عمودی (مولیون) بار باد را در طول دهانه بین طبقات به انکرها می‌رسانند و وزن شیشه از طریق بلوک‌های تکیه‌گاهی به لامل افقی و سپس به مولیون‌ها منتقل می‌شود. در فریم‌لس، بار باد و وزن شیشه از طریق چسب استراکچرال و ساب‌فریم به زیرسازی پنهان می‌رسد؛ به همین دلیل طراحی مقطع چسب، ضخامت شیشه و جزئیات انکرها اهمیت بالایی دارد. ابعاد دهانه، ارتفاع ساختمان و فشار طراحی باد، ابعاد و مشخصات اجزای این مسیر را تعیین می‌کنند.

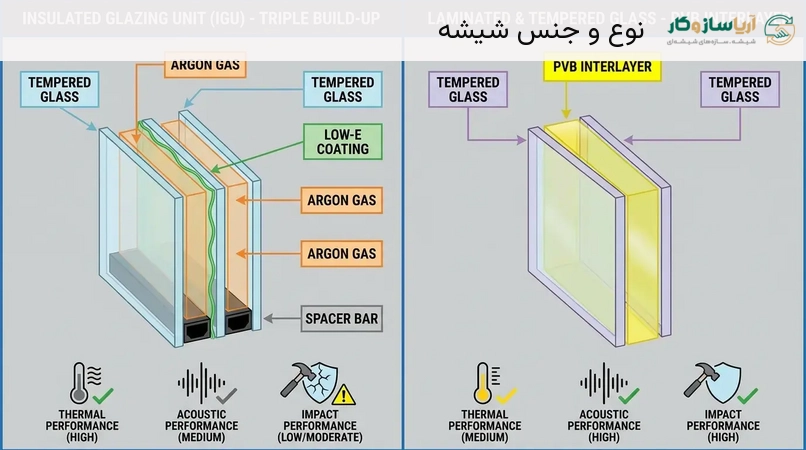

نوع و جنس شیشه

• کرتین وال: در سیستم کرتین وال، معمولاً از شیشه‌های دوجداره یا چندجداره استفاده می‌شود که به طور مستقیم بر روی لامل‌ها نصب می‌گردند. این شیشه‌ها می‌توانند از نوع سکوریت، لمینت، رفلکس یا Low-E باشند که بسته به نیازهای پروژه برای عایق‌بندی حرارتی، صوتی و امنیتی انتخاب می‌شوند.

• فریم‌لس: نمای فریم‌لس اغلب از شیشه‌های سکوریت و لمینت استفاده می‌کند. شیشه‌های سکوریت مقاومت بالایی در برابر ضربه دارند و در صورت شکستن به قطعات کوچک‌تر با لبه‌های کم‌خطرتر تبدیل می‌شوند. شیشه‌های لمینت نیز با لایه‌ای از PVB در میان دو یا چند لایه شیشه، ایمنی و عایق‌بندی صوتی را افزایش می‌دهند. انتخاب شیشه در فریم‌لس نیز به الزامات پروژه بستگی دارد.

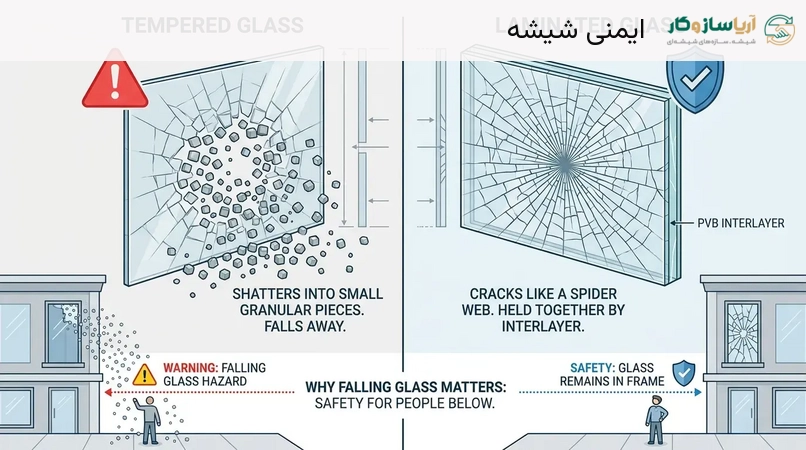

ایمنی شیشه

ایمنی شیشه در نماهای مرتفع اهمیت ویژه‌ای دارد، زیرا سقوط قطعات شیشه می‌تواند خطرناک باشد. شیشه سکوریت (تمپرد) با عملیات حرارتی مقاومت خمشی و ضربه‌ای بالاتری نسبت به شیشه معمولی دارد و در صورت شکست به قطعات ریز تقسیم می‌شود؛ اما این قطعات ممکن است به‌صورت یکجا فرو بریزند و شیشه سکوریت خالص پس از شکست عملاً باربری خود را از دست می‌دهد. شیشه لمینت با لایه میانی (مانند PVB یا SGP) پس از شکست، قطعات را تا حد زیادی به لایه میانی چسبیده نگه می‌دارد و رفتار پس از شکست بهتری دارد؛ به همین دلیل در بخش‌های بالاسری، نماهای مرتفع و مناطق پررفت‌وآمد اغلب لمینت یا ترکیب سکوریت و لمینت پیشنهاد می‌شود. در شیشه سکوریت، پدیده شکست خودبه‌خود ناشی از ناخالصی‌هایی مانند نیکل سولفید نیز وجود دارد که با آزمون Heat Soak قابل کاهش است. در فریم‌لس که شیشه بیشتر به چسب متکی است، انتخاب نوع شیشه و رفتار آن پس از شکست باید همراه با طراحی اتصالات بررسی شود. نوع شیشه نهایی باید بر اساس استانداردها، ارتفاع، محل قرارگیری و محاسبات مهندسی تعیین شود.

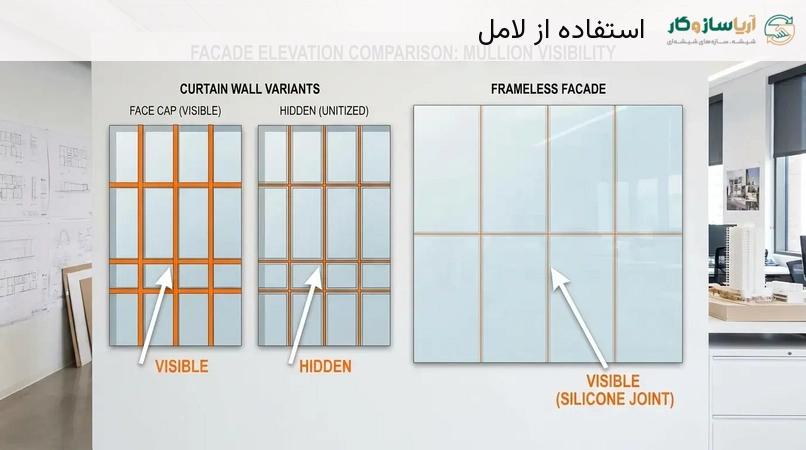

استفاده از لامل

• کرتین وال: همانطور که ذکر شد، لامل‌ها جزء جدایی‌ناپذیر ساختار کرتین وال هستند. این لامل‌ها می‌توانند از بیرون نما قابل مشاهده باشند (در مدل فیس‌کپ) یا به صورت پنهان طراحی شوند (در مدل‌های Unitized یا Spider).

• فریم‌لس: در نمای فریم‌لس، فریم‌های آلومینیومی به صورت مخفی و نامرئی در داخل نما قرار می‌گیرند و لامل‌های سنتی که از بیرون دیده شوند، وجود ندارند. این ویژگی باعث می‌شود تا نمای ساختمان یکدست و شیشه‌ای به نظر برسد.

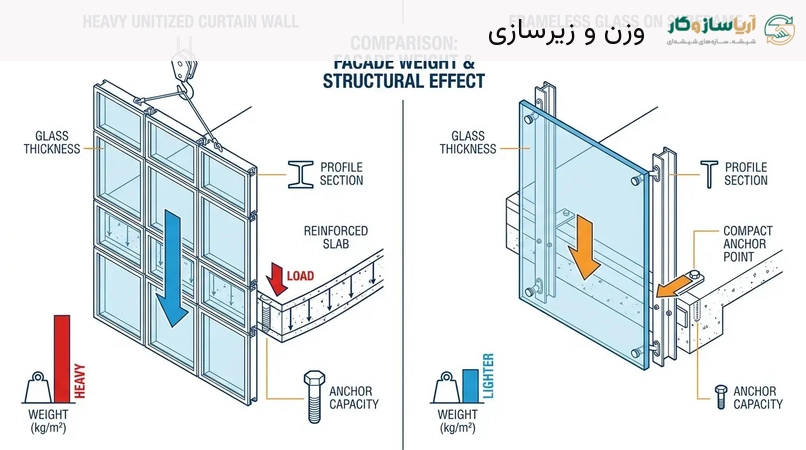

وزن و زیرسازی

وزن نما بر طراحی سازه، انکرها و جزئیات اتصال تأثیر مستقیم دارد. عوامل اصلی مؤثر بر وزن عبارت‌اند از: ضخامت و تعداد لایه‌های شیشه (شیشه دوجداره و لمینت سنگین‌تر از شیشه تک‌جداره است)، ابعاد پنل، مقطع و ضخامت پروفیل‌های آلومینیومی و مهاربندهای اضافی. کرتین وال با پنل‌های بزرگ و شیشه چندجداره می‌تواند وزن قابل توجهی داشته باشد و انکرها و لبه دال باید برای این بار طراحی شوند. در سیستم Unitized، پنل‌های پیش‌ساخته سنگین‌تر هستند و برای جابه‌جایی و نصب به جرثقیل یا تجهیزات مناسب نیاز دارند. در فریم‌لس، ضخامت زیاد شیشه‌های سکوریت یا لمینت و اتکا به چسب، طراحی دقیق زیرسازی و مقاطع چسب را ضروری می‌کند. در هر دو سیستم، محاسبات سازه‌ای باید ظرفیت لبه دال، تیرها و انکرها را در برابر بارهای وارده تأیید کند.

عملکرد و دوام

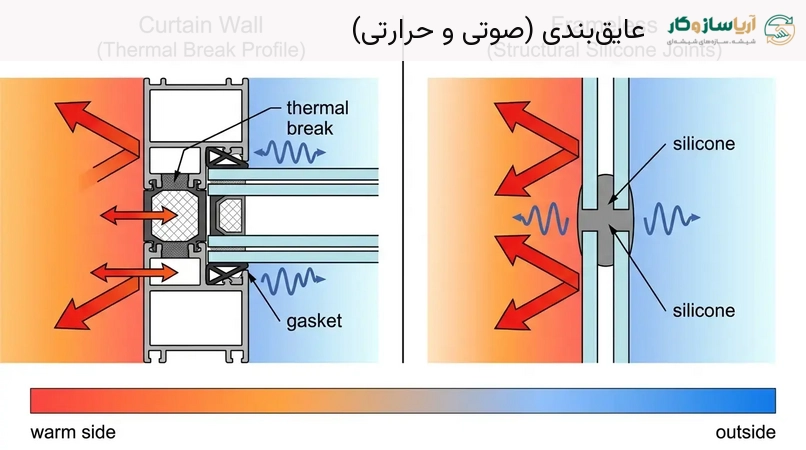

عایق‌بندی

هر دو سیستم کرتین وال و فریم‌لس، قابلیت ارائه عایق‌بندی مناسب در برابر صدا، گرما، گرد و غبار و رطوبت را دارند، اما نحوه دستیابی به این عایق‌بندی متفاوت است:

• کرتین وال: عایق‌بندی در کرتین وال عمدتاً از طریق استفاده از شیشه‌های دوجداره یا چندجداره با گاز آرگون، و همچنین نوارهای آب‌بندی و هوابندی در محل اتصال شیشه‌ها به لامل‌ها و لامل‌ها به یکدیگر انجام می‌شود. طراحی دقیق پروفیل‌های آلومینیومی و استفاده از ترمال بریک نیز در بهبود عملکرد حرارتی و صوتی مؤثر است.

• فریم‌لس: در نمای فریم‌لس، عایق‌بندی بیشتر به کیفیت شیشه‌های سکوریت یا لمینت و همچنین به دقت و کیفیت اجرای چسب‌های استراکچرال سیلیکونی بین جداره‌های شیشه بستگی دارد. این چسب‌ها علاوه بر اتصال، نقش مهمی در آب‌بندی و هوابندی نما ایفا می‌کنند..

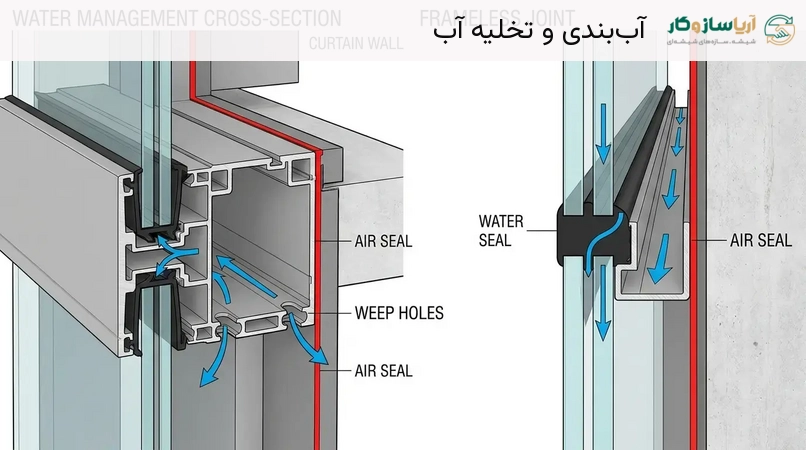

آب‌بندی و تخلیه آب

مدیریت آب یکی از حساس‌ترین جزئیات هر نمای شیشه‌ای است. در کرتین وال‌های لامل‌دار، معمولاً از اصل «آب‌بندی دو مرحله‌ای» یا «فشار متعادل» استفاده می‌شود: واشر یا درزگیر بیرونی بخش عمده آب را متوقف می‌کند و آب نفوذی احتمالی در حفره داخل لامل جمع‌آوری و از طریق مسیرهای تخلیه (Weep hole) به بیرون هدایت می‌شود. لایه هوابندی داخلی نیز مانع نشت هوا می‌شود. در فریم‌لس، آب‌بندی عمدتاً بر درزگیر سیلیکونی و اتصال چسبی در فاصله بین پنل‌ها متکی است و در صورت طراحی صحیح، مسیر تخلیه آب پشت شیشه یا در زیرسازی پیش‌بینی می‌شود. بنابراین در فریم‌لس، کیفیت اجرای درزها، سازگاری مواد آب‌بندی و آماده‌سازی سطح اهمیت بالایی دارد. در هر دو سیستم، آزمون‌های نفوذ هوا و آب روی ماکت (Mock-up) برای اطمینان از عملکرد توصیه می‌شود.

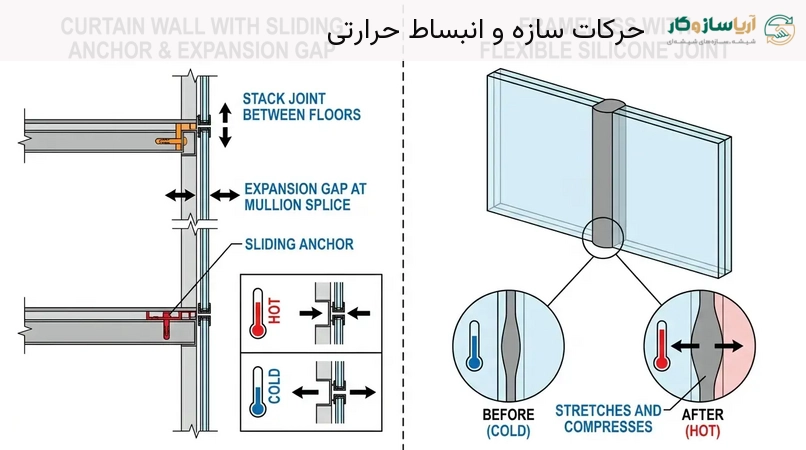

حرکات سازه و انبساط حرارتی

ساختمان‌ها تحت تأثیر باد، زلزله، نشست و تغییرات دما حرکت می‌کنند و اجزای نما، به‌ویژه آلومینیوم و شیشه، ضریب انبساط حرارتی متفاوتی دارند. اگر جزئیات اتصال این حرکات را در نظر نگیرد، ممکن است ترک شیشه، خرابی درزگیر یا نشتی رخ دهد. در کرتین وال، فاصله‌های انبساطی در اتصال لامل‌ها، اتصالات لغزنده در انکرها و درزهای حرکتی بین طبقات امکان حرکت مستقل نسبی اجزا و پنل‌ها را فراهم می‌کند؛ در سیستم Unitized نیز اتصال پنل‌ها به‌صورت درگیر شونده (Stack joint) این حرکت را جذب می‌کند. در فریم‌لس، درزهای سیلیکونی انعطاف‌پذیر و ابعاد مناسب درز، بخشی از حرکت را جذب می‌کنند و زیرسازی نیز باید امکان انبساط و انقباض را فراهم کند. عرض درز، نوع سیلیکون و جزئیات انکرها باید بر اساس حرکات مورد انتظار سازه و اختلاف دما طراحی شود.

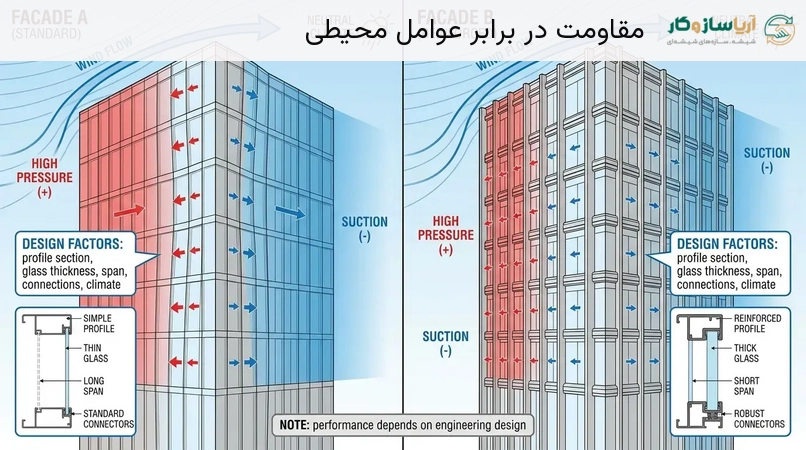

مقاومت در برابر عوامل محیطی

• کرتین وال: نمای کرتین وال در صورت طراحی صحیح، با استفاده از لامل‌های آلومینیومی با مقطع مناسب و نصب مجزای هر پنل شیشه، می‌تواند در برابر بارهای جانبی مانند فشار باد شدید و نیروهای ناشی از زلزله عملکرد مطلوبی داشته باشد. این سیستم امکان حرکت جزئی پنل‌ها را فراهم می‌کند و به کاهش تمرکز تنش کمک می‌نماید. با این حال، مقاومت نهایی به مشخصات پروفیل، ضخامت شیشه، ابعاد دهانه، جزئیات اتصال و شرایط اقلیمی بستگی دارد.

• فریم‌لس: مقاومت نمای فریم‌لس در برابر باد و طوفان به عوامل متعددی مانند ضخامت و نوع شیشه، مقطع و کیفیت چسب استراکچرال، طراحی اتصالات و ابعاد پنل‌ها وابسته است. از آنجا که نگهداری شیشه در این سیستم بیشتر به چسب و اتصالات نقطه‌ای یا پنهان متکی است، در پروژه‌های بلند یا در مناطق با باد شدید معمولاً نیاز به محاسبات و بررسی‌های مهندسی دقیق‌تر، شیشه‌های ضخیم‌تر یا لمینت و اتصالات تقویت‌شده وجود دارد. با رعایت استانداردهای مهندسی و اجرای صحیح، این سیستم نیز می‌تواند عملکرد قابل قبولی ارائه دهد.

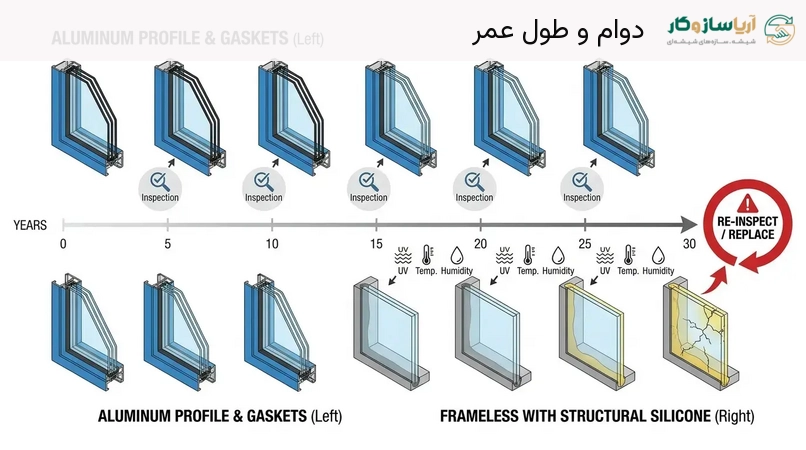

دوام و طول عمر

• کرتین وال: سیستم کرتین وال به دلیل استفاده از پروفیل‌های آلومینیومی با دوام بالا و شیشه‌های مقاوم، در صورت اجرای درست و نگهداری مناسب می‌تواند طول عمر بالایی داشته باشد. آلومینیوم در برابر خوردگی مقاوم است، اما واشرها و درزگیرها نیز عمر محدودی دارند و بازرسی دوره‌ای آن‌ها لازم است.

• فریم‌لس: دوام نمای فریم‌لس به شدت به کیفیت چسب‌های استراکچرال سیلیکونی و مقاومت آن‌ها در برابر اشعه UV، تغییرات دما و رطوبت بستگی دارد. با گذشت زمان، ممکن است این چسب‌ها دچار فرسودگی، تغییر رنگ یا از دست دادن خاصیت چسبندگی شوند که نیاز به بازرسی و در صورت لزوم، تعویض دارند. استفاده از چسب‌های با کیفیت بالا و برندهای معتبر، می‌تواند طول عمر نما را به طور قابل توجهی افزایش دهد.

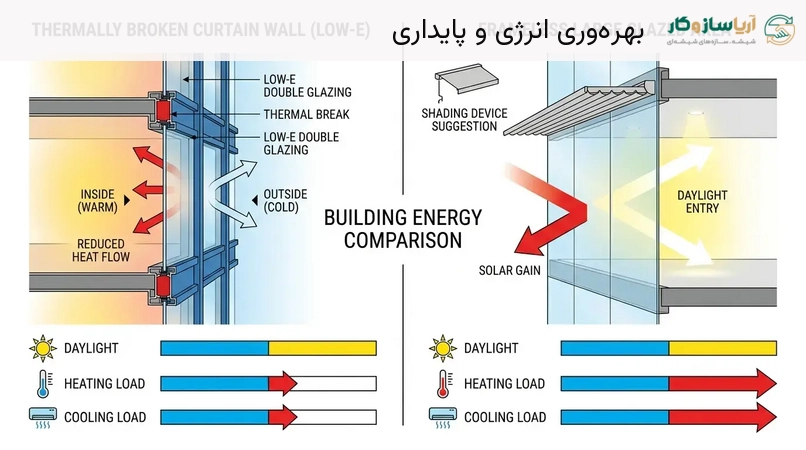

بهره‌وری انرژی و پایداری

هر دو سیستم می‌توانند به بهره‌وری انرژی ساختمان کمک کنند، اما با رویکردهای متفاوت:

• کرتین وال: با انتخاب پروفیل‌های آلومینیومی دارای ترمال بریک (Thermal Break) و شیشه‌های با پوشش‌های Low-E یا دوجداره/سه‌جداره با گاز آرگون، می‌توان به عملکرد حرارتی بسیار خوبی دست یافت. این امر به کاهش مصرف انرژی برای گرمایش و سرمایش ساختمان کمک می‌کند.

• فریم‌لس: بهره‌وری انرژی در نمای فریم‌لس نیز با استفاده از شیشه‌های با کیفیت بالا و پوشش‌های حرارتی مناسب، و همچنین اجرای دقیق درزگیرهای سیلیکونی برای جلوگیری از نفوذ هوا، حاصل می‌شود. شفافیت بالای این نما می‌تواند به استفاده بیشتر از نور طبیعی و کاهش نیاز به روشنایی مصنوعی در طول روز کمک کند؛ البته سطوح شیشه‌ای بزرگ بدون کنترل خورشیدی مناسب می‌تواند بار سرمایشی را افزایش دهد.

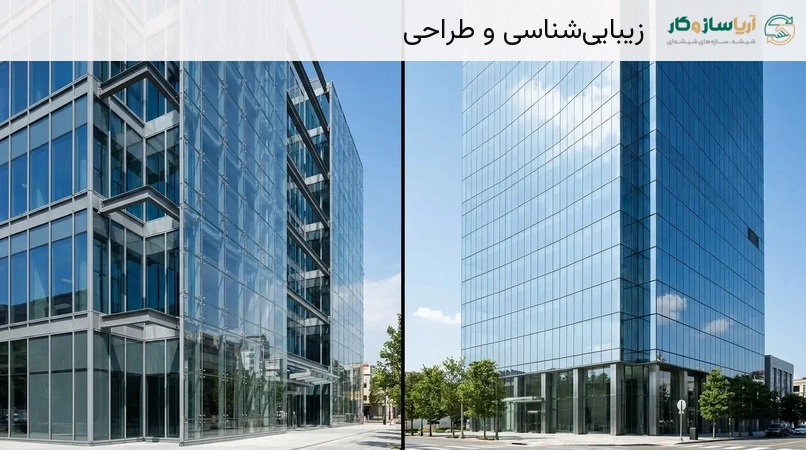

زیبایی‌شناسی و طراحی

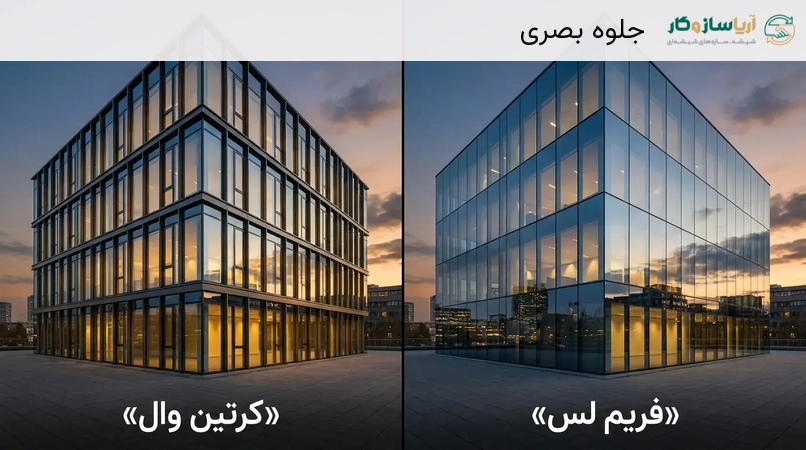

ظاهر نهایی و جلوه بصری

• کرتین وال: نمای کرتین وال تنوع طراحی بیشتری دارد. در مدل‌های فیس‌کپ، فریم‌های آلومینیومی از بیرون قابل مشاهده هستند که می‌تواند به عنوان یک عنصر طراحی مورد استفاده قرار گیرد و خطوط عمودی و افقی مشخصی را روی نما ایجاد کند. این خطوط می‌توانند به ساختمان جلوه‌ای صنعتی، منظم و قدرتمند ببخشند. در مدل‌های سمی فریم‌لس یا Unitized، فریم‌ها کمتر به چشم می‌آیند اما همچنان ساختار کلی کرتین وال حفظ می‌شود.

• فریم‌لس: نمای فریم‌لس با هدف ایجاد یک سطح شیشه‌ای یکپارچه و بدون درز طراحی شده است. فریم‌های نگهدارنده شیشه از بیرون دیده نمی‌شوند و تنها خطوط باریک سیلیکونی بین پنل‌های شیشه‌ای به چشم می‌خورند. این ویژگی به ساختمان ظاهری بسیار مدرن، مینیمال و لوکس می‌بخشد و حس سبکی و شفافیت را القا می‌کند. دید وسیع و بدون مانع از داخل ساختمان نیز از مزایای بصری فریم‌لس است.

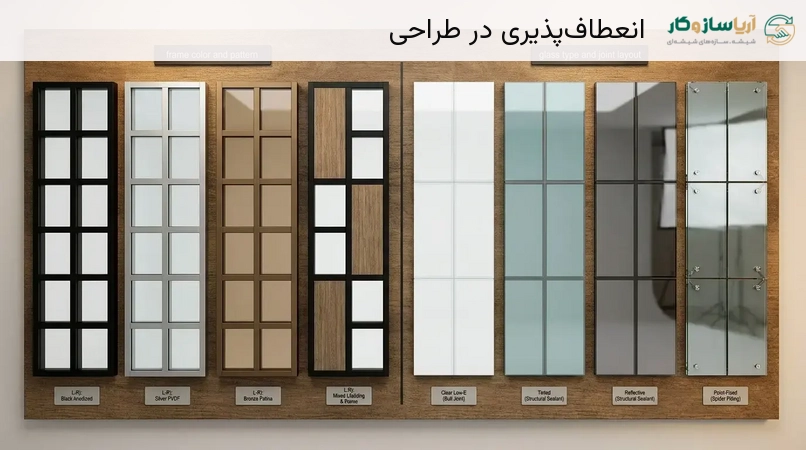

انعطاف‌پذیری در طراحی

• کرتین وال: به دلیل ساختار مدولار و تنوع در پروفیل‌ها و رنگ‌ها، کرتین وال انعطاف‌پذیری بالایی در طراحی دارد. می‌توان از انواع مختلف شیشه‌ها، رنگ‌های متنوع برای فریم‌ها و حتی ترکیب با متریال‌های دیگر بهره برد.

• فریم‌لس: اگرچه نمای فریم‌لس در ایجاد یک ظاهر یکدست بسیار توانمند است، اما از نظر تنوع در طرح و رنگ فریم‌ها محدودیت بیشتری دارد، زیرا فریم‌ها پنهان هستند. تمرکز اصلی آن بر سادگی و شفافیت است.

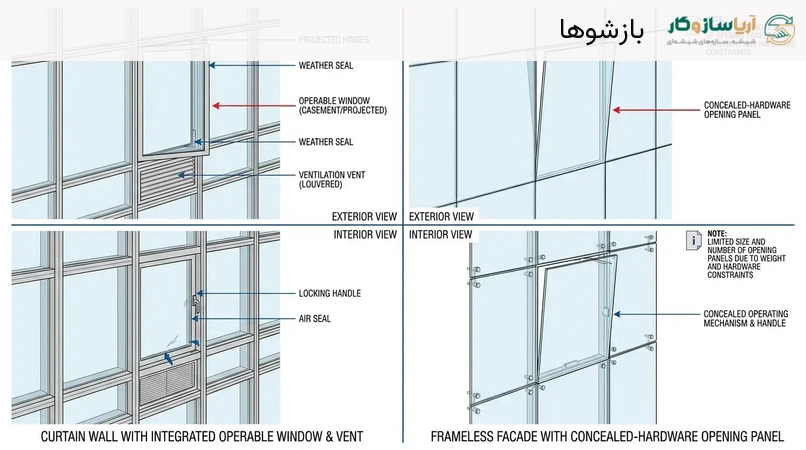

بازشوها

اجرای پنجره و اجزای متحرک در دو سیستم تفاوت‌هایی دارد. در کرتین وال، بازشوها (مانند پنجره‌های توسنجی، لولایی یا کشویی و دریچه‌های تهویه) معمولاً به‌صورت ماژول یا قاب مستقل در شبکه لامل‌ها ادغام می‌شوند و امکان تنوع بیشتری در نوع و محل بازشو وجود دارد؛ در سیستم Unitized نیز می‌توان بازشو را در کارخانه روی پنل نصب کرد. در فریم‌لس، چون هدف حفظ سطح یکپارچه است، بازشوها معمولاً با جزئیات ویژه، یراق‌آلات پنهان یا بازشوهای کم‌دید (مانند پنجره‌های نیمه‌پنهان) اجرا می‌شوند و تعداد، ابعاد و نوع بازشو معمولاً محدودتر است. همچنین ظاهر بازشو ممکن است سطح یکدست نما را تا حدی تغییر دهد. در هر دو سیستم، آب‌بندی و هوابندی اطراف بازشو، وزن لنگه و یراق‌آلات، و الزامات ایمنی و تهویه باید در طراحی لحاظ شوند.

نصب و نگهداری

فرآیند نصب

• کرتین وال: نصب کرتین وال در بسیاری از پروژه‌ها سریع‌تر است، به خصوص در سیستم‌های Unitized که پنل‌ها به صورت پیش‌ساخته در کارخانه مونتاژ شده و در محل پروژه فقط نصب می‌شوند. این امر می‌تواند زمان اجرای پروژه را کاهش دهد و به دلیل کنترل کیفیت در کارخانه، دقت اجرایی را افزایش دهد.

• فریم‌لس: نصب نمای فریم‌لس به دقت و ظرافت بسیار بالایی نیاز دارد. تراز بودن دقیق شیشه‌ها و اجرای بی‌نقص چسب‌های استراکچرال سیلیکونی از اهمیت حیاتی برخوردار است. هرگونه خطا در نصب می‌تواند به مشکلات آب‌بندی، هوابندی و حتی ایمنی در آینده منجر شود. این فرآیند معمولاً زمان‌برتر است و نیاز به نیروی کار متخصص و باتجربه دارد.

نگهداری و تعمیرات

در مورد نگهداری و تعمیرات، نظرات مختلفی وجود دارد که نیاز به شفاف‌سازی دارد. به طور کلی، هر دو سیستم نیازمند نگهداری هستند، اما نوع نگهداری و سهولت تعمیرات متفاوت است:

• کرتین وال: نگهداری کرتین وال شامل تمیز کردن منظم شیشه‌ها و بازرسی دوره‌ای لامل‌ها و درزگیرها است. در صورت آسیب دیدن یک پنل شیشه، تعویض آن نسبتاً آسان است، زیرا هر پنل به صورت مستقل در فریم خود قرار گرفته است. با این حال، ممکن است دسترسی به برخی اجزا برای تعمیرات پیچیده‌تر باشد.

• فریم‌لس: تعمیرات و تعویض شیشه در نمای فریم‌لس در بسیاری از طراحی‌ها از داخل ساختمان آسان‌تر است، زیرا شیشه‌ها از داخل به زیرسازی متصل هستند. اما نگهداری چسب‌های استراکچرال سیلیکونی که نقش حیاتی در یکپارچگی و آب‌بندی نما دارند، بسیار مهم است. این چسب‌ها باید به طور منظم بازرسی شوند و در صورت مشاهده هرگونه ترک، فرسودگی یا جداشدگی، باید تعویض گردند. این فرآیند تعویض چسب‌ها می‌تواند هزینه‌بر و نیازمند تخصص باشد و در صورت عدم توجه، می‌تواند به مشکلات جدی‌تری مانند نفوذ آب یا حتی سقوط شیشه منجر شود.

انواع و کاربردها

انواع کرتین وال

سیستم کرتین وال دارای انواع مختلفی است که هر کدام ویژگی‌های خاص خود را دارند:

• کرتین وال فیس‌کپ (Face Cap): در این نوع، لامل‌های عمودی و افقی از بیرون ساختمان قابل مشاهده هستند و یک کاور آلومینیومی (کپ) روی آن‌ها قرار می‌گیرد.

• کرتین وال سمی فریم‌لس (Semi-Frameless): در این مدل، معمولاً فریم‌های عمودی یا افقی از بیرون دیده می‌شوند و فریم‌های دیگر پنهان هستند.

• کرتین وال فریم‌لس (Frameless Curtain Wall): همانطور که قبلاً اشاره شد، در این نوع، فریم‌ها از بیرون دیده نمی‌شوند و شیشه‌ها با چسب‌های استراکچرال به زیرسازی متصل می‌شوند.

• کرتین وال Unitized: پنل‌ها به صورت پیش‌ساخته در کارخانه مونتاژ شده و به صورت واحدی در محل نصب می‌شوند که سرعت اجرا را به شدت بالا می‌برد.

• کرتین وال Spider: در این سیستم، شیشه‌ها با اتصالات نقطه‌ای (اسپایدر) به سازه متصل می‌شوند و فریم‌های آلومینیومی حذف می‌گردند.

کاربردهای مشترک

هر دو سیستم کرتین وال و فریم‌لس به دلیل زیبایی، شفافیت و مدرن بودن، در طیف وسیعی از ساختمان‌ها کاربرد دارند:

• ساختمان‌های تجاری و اداری: برای ایجاد نمایی لوکس و مدرن که نور طبیعی زیادی را به داخل هدایت کند.

• ساختمان‌های مسکونی و ویلاها: برای افزایش دید و ارتباط با محیط بیرون، به ویژه در طراحی‌های مینیمال و مدرن.

• مراکز خرید و هتل‌ها: برای ایجاد فضایی باز و دعوت‌کننده.

• فرودگاه‌ها و ایستگاه‌های مترو: به دلیل نیاز به نور طبیعی و الزامات عملکردی بالا.

مقایسه هزینه

هزینه یکی از عوامل تعیین‌کننده در انتخاب بین کرتین وال و فریم‌لس است. قیمت نهایی فقط به نام سیستم وابسته نیست و با توجه به مشخصات فنی، شرایط اجرا و نوسانات بازار تغییر می‌کند:

محدوده قیمت (بر اساس اطلاعات سایت بهسامان)

• نمای فریم‌لس: از متری 500 هزار تومان تا 2 میلیون تومان

• نمای فیس‌کپ (یکی از انواع کرتین وال): از متری 700 هزار تومان تا 3 میلیون تومان

• نمای کرتین وال (به طور کلی): از متری 1 میلیون تومان تا 4 میلیون تومان

توجه: این قیمت‌ها تقریبی هستند و ممکن است با توجه به نوسانات بازار، مشخصات فنی و شرایط پروژه تغییر کنند. برای برآورد دقیق، دریافت استعلام بر اساس نقشه و مشخصات فنی پروژه ضروری است.

عوامل موثر بر قیمت

• نوع و برند پروفیل: کیفیت و نوع آلیاژ پروفیل‌های آلومینیومی (مانند آلیاژ 6063 با سختی T6)، ضخامت مقطع و وجود ترمال بریک تأثیر زیادی بر قیمت دارد.

• نوع و ضخامت شیشه: شیشه‌های سکوریت، لمینت، رفلکس، Low-E و ضخامت آن‌ها، هر کدام قیمت متفاوتی دارند.

• دوجداره یا چندجداره بودن: افزایش تعداد جداره‌ها و استفاده از گاز پرکننده، هزینه شیشه را بالا می‌برد.

• نوع اتصالات: انکرها، براکت‌ها، اسپایدرها و نوع چسب و آب‌بندی بر هزینه تأثیر می‌گذارند.

• ارتفاع ساختمان: اجرای نما در ارتفاعات بالا نیازمند تجهیزات و ایمنی بیشتری است که هزینه را افزایش می‌دهد.

• ابعاد و فرم نما: پروژه‌های با ابعاد بزرگتر یا طراحی‌های پیچیده و منحنی، هزینه اجرای بالاتری خواهند داشت.

• پیچیدگی اجرا و تجهیزات نصب: استفاده از جرثقیل، داربست یا پلتفرم آویز و نیاز به نیروی متخصص بر هزینه اثر می‌گذارد.

• کیفیت اجرا و برند مواد: استفاده از متریال‌های برند و معتبر (پروفیل، شیشه، چسب سیلیکون) و همچنین کیفیت و تخصص تیم اجرایی، مستقیماً بر قیمت نهایی تأثیر می‌گذارد.

• شرایط پروژه: موقعیت پروژه، دسترسی به سایت، زمان‌بندی و الزامات آزمون و مستندسازی نیز در قیمت نهایی مؤثر هستند.

به طور کلی، نمای کرتین وال، به خصوص انواع پیشرفته‌تر آن مانند Unitized، اغلب هزینه اولیه بالاتری نسبت به نمای فریم‌لس دارد. با این حال، باید هزینه‌های نگهداری بلندمدت، دوام و هزینه چرخه عمر را نیز در نظر گرفت.

کدام نما برای پروژه شما مناسب‌تر است؟

انتخاب بین کرتین وال و فریم‌لس یک پاسخ ثابت ندارد و به معیارهایی مانند ارتفاع ساختمان، شرایط باد و اقلیم، ابعاد دهانه، نوع کاربری، اهمیت شفافیت و دید، سرعت اجرا، روش نگهداری، الزامات فنی، بودجه اولیه و هزینه چرخه عمر بستگی دارد.

برای کرتین وال

• ارتفاع و شرایط باد و اقلیم: برای ساختمان‌های بلند یا پروژه‌هایی در مناطق با باد شدید یا زلزله‌خیز، کرتین وال به دلیل سابقه اجرایی گسترده و جزئیات مشخص جذب حرکت سازه، اغلب گزینه‌ای رایج و قابل اتکا است، مشروط بر اینکه طراحی و محاسبات مهندسی متناسب با پروژه انجام شود.

• ابعاد دهانه و الزامات فنی: برای دهانه‌های وسیع و پروژه‌هایی که به بازشوی متنوع یا ادغام اجزای متحرک نیاز دارند، ساختار لامل‌دار انعطاف بیشتری برای طراحی فراهم می‌کند.

• سرعت اجرا: در پروژه‌های بزرگ با زمان‌بندی فشرده، سیستم‌های کرتین وال به ویژه نوع Unitized، به دلیل پیش‌ساخت و سرعت بالای نصب، می‌توانند انتخاب مناسبی باشند.

• تنوع در طراحی فریم: اگر می‌خواهید فریم‌های نما به عنوان بخشی از طراحی بصری ساختمان دیده شوند و امکان ایجاد الگوها و رنگ‌های متنوع را داشته باشید، کرتین وال با مدل‌های فیس‌کپ یا سمی فریم‌لس انعطاف‌پذیری بیشتری به شما می‌دهد.

• بودجه اولیه و هزینه چرخه عمر: اگرچه هزینه اولیه کرتین وال ممکن است بیشتر باشد، اما دوام و سهولت نسبی در تعویض پنل‌های شیشه‌ای می‌تواند در محاسبه هزینه چرخه عمر مقرون‌به‌صرفه باشد.

برای فریم‌لس

• اهمیت شفافیت و دید: اگر هدف شما ایجاد یک نمای شیشه‌ای مدرن، بدون فریم‌های قابل مشاهده و با حداکثر شفافیت ممکن است، فریم‌لس گزینه‌ای متناسب با این هدف است.

• نور طبیعی و نوع کاربری: برای فضاهایی مانند شوروم، لابی، ویلا و فضاهای تجاری که نور طبیعی زیاد و دید بدون مانع اهمیت دارد، نمای فریم‌لس گزینه‌ای مناسب است.

• ارتفاع و شرایط اقلیمی: فریم‌لس در پروژه‌های با ارتفاع متوسط و شرایط باد متعادل رایج‌تر است. برای ساختمان‌های بسیار بلند یا مناطق با بادهای شدید، اجرای آن ممکن است نیازمند بررسی‌های مهندسی دقیق‌تر، شیشه ضخیم‌تر و جزئیات تقویت‌شده باشد که بر هزینه اثر می‌گذارد.

• بودجه اولیه: در بسیاری از پروژه‌ها، فریم‌لس محدوده هزینه اولیه پایین‌تری دارد، اما هزینه نهایی به مشخصات شیشه و اتصالات وابسته است.

• روش نگهداری: اگر آمادگی و برنامه‌ریزی برای بازرسی و نگهداری منظم و تخصصی چسب‌های سیلیکونی را دارید، این سیستم می‌تواند ظاهر خود را برای سال‌ها حفظ کند.

نتیجه‌گیری

هر دو نمای کرتین وال و فریم‌لس راهکارهای مناسبی برای ایجاد نماهای شیشه‌ای مدرن هستند. تفاوت اصلی آن‌ها در ساختار زیرسازی، نحوه اتصال شیشه، ظاهر نهایی، مسیر انتقال بار، جزئیات آب‌بندی و نگهداری است. هیچ‌یک از دو سیستم به‌صورت مطلق بهتر از دیگری نیست و انتخاب بین آن‌ها به اولویت‌های شما در زمینه زیبایی‌شناسی، عملکرد، ارتفاع و اقلیم، بودجه اولیه، هزینه چرخه عمر و شرایط خاص پروژه بستگی دارد. توصیه می‌شود قبل از هر تصمیمی، با متخصصان طراحی نما و سازندگان معتبر مشورت کنید و محاسبات سازه‌ای و آزمون‌های لازم را انجام دهید تا با در نظر گرفتن تمامی جوانب فنی و اقتصادی، سیستم مناسب برای ساختمان خود را انتخاب نمایید.
